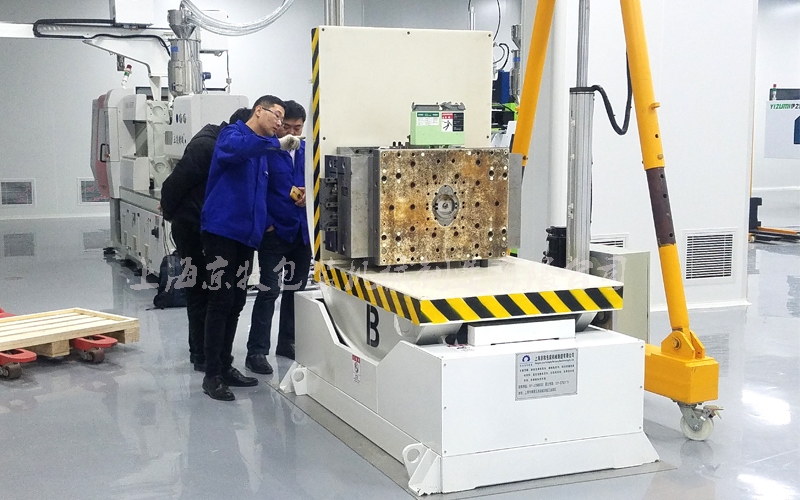

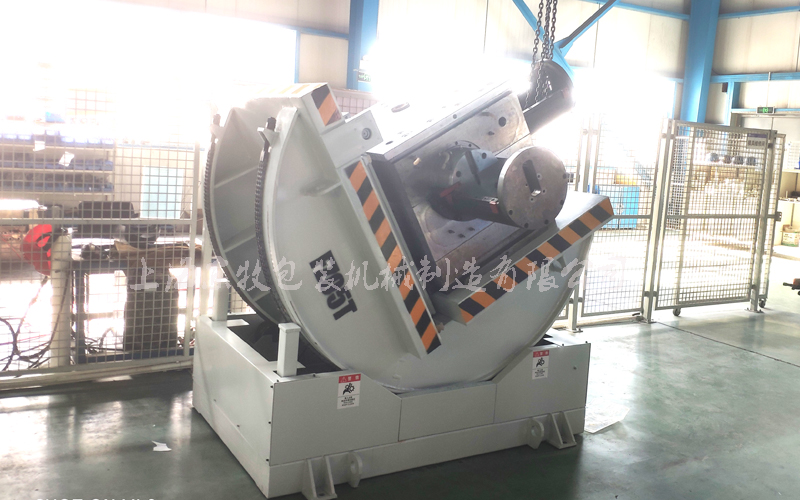

模具90度翻转机

本机能适应不同规格的货物的翻转要求，实现将卧式转换成立式或将立式转换成卧式的作业目标。广泛应用于冶金、模具、造纸、冷藏等行业。

二、模具翻转机设备技术规格及性能

我们对整个设备的设计负责，对整个设备的完整性及对所有文件资料的完整性和准确性负责。所有设计采用公制标准，并符合现行的ISO标准；所有轴承采用国际通用标准。

1、翻转机配置表：

2、模具翻转机性能：

3、   2.1采用链条驱动使翻转机的翻转部分工作更加平稳可靠。

4、   2.2模具翻转机采用电机可以实现翻转时速度的分段控制使翻转体平稳停车。

5、   2.3模具翻转机采用工业减速机使设备的传动动力更加安全可靠。

6、   2.4多重限位保护使翻转机更加安全。

7、     2.5模具翻转机采用手持式5米控制器操作和无线远程操作。使其具有良好的操作性及安全性。

8、   2.6翻转完成后，翻转结束自动停车。

9、   2.7模具翻转机采用紧急停止按钮使得在紧急情况下能快速停止翻转。

10、   2.8可翻转及复位正反循环工作。

3、设备的喷涂：

   ⑴、整机刷两次漆（烤漆）。

   ⑵、整机先防锈底漆，再刷面漆（烤漆）。

   ⑶、模具翻转机运动翻转部件可采用黄/黑交替警示色。

（4）可选颜色：①底座豆蔻绿+转体中黄②蓝色+灰白（可以根据客户要求定做）

4、翻转机钢材结构：

机身采用Q235优质全钢焊接结构，有足够的强度及刚性。翻转台面及机身均采用10-20mm厚优质中板。  托辊轮及轴均采用45#圆钢经车床精加工而成，并经过高温淬火处理。具有较高的强度。

5、翻转机传动系统：

采用机械链条传动，电机采用斜齿轮减速电机，扭力更强。 保证翻平稳可靠。 旋转缓启动，有效防护因电机突然通电加速给减速机带来损伤，有效延长减速机的使用寿命。

●雄浑坚固的机身设计，经久耐用。

●操作简单，经久耐用。
