一、 设备主要功能

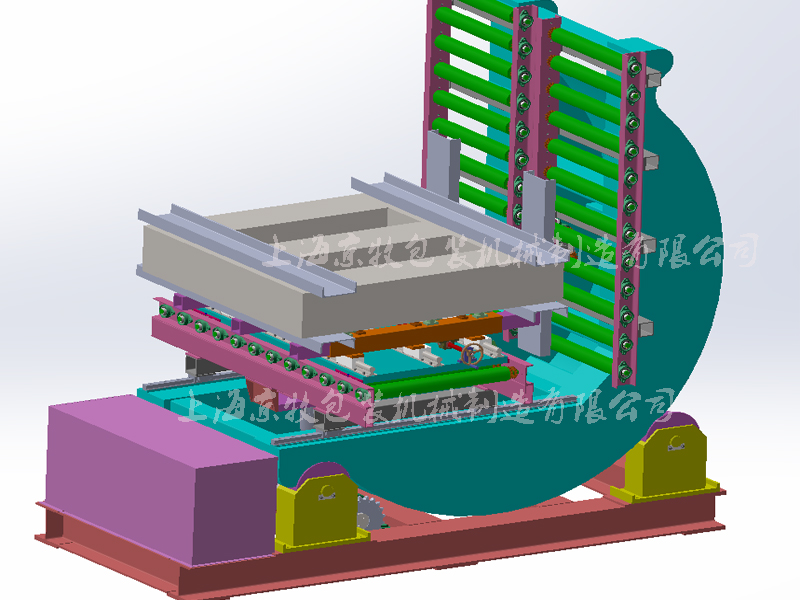

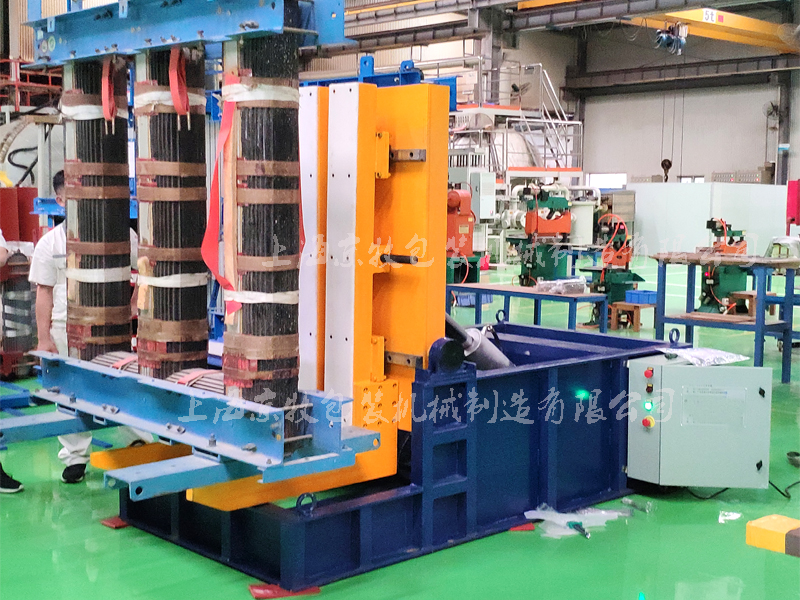

 该设备是大、中型变压器铁芯叠装液压翻转≤90°的专用设备。铁芯高度尺寸可调，铁芯MO尺寸可调，铁芯叠装时按中柱顺梁为基准，用正反丝杠调整两边柱MO尺寸，每个顺梁上都有铁板櫈支撑铁芯，以满足铁芯夹紧粘带绑扎的间距，铁芯全部叠装、夹紧、绑扎完成之后，操作电动按钮，起动电机液压泵站，控制二只翻转油缸伸缩，实现铁芯翻转≤90°。当电动操作失控时，液压系统增设了一套手动操作控制系统，确保生产正常进行。用吊车把铁芯吊离铁芯叠装液压翻转台。铁芯翻转、放平设有电器安全保护装置（见电器和液压原理图），确保铁芯叠装翻转安全生产。

2、产品特性：

●液压式翻转系统，不会出现倒转现象。

2.2 主要构成

2.2.1 基座：采用型材和钢板焊接，钢板厚度采用10-20mm,强度和硬度均达到国家和行 业相关标准  ；

2.2.2   纵梁：三件，中间的固定不动，两侧的手动调整；采用型钢焊接，为确 保高度一致，焊接后均经过机械加工，保证高度和强度足够。

2.2.3 调整丝杆：用来调整每一条拉板支撑的中间距离以适应不同的铁心 Mo。 两侧拉板支撑的距离可以对称同时调整。

2.2.4  直线导轨：承受整个拉板支撑和铁心的重量，并且对拉板支撑的运动进 行导向，采用上银直线导轨。

2.2.5  翻转梁：采用型钢和附件，独立插接式结构，可以根据不同大小的变压 器分别调整间距。

2.2.6  液压系统：各主要液压站、调压阀、压力表、调速阀、方向控制阀及各 种管路附件要求结构紧凑，动作灵敏可靠，噪音低，动力强劲。

2.2.7  控制系统：与液压系统配合控制翻转台的翻转并可靠定位。

●独立控制柜+无线遥控手柄。

●翻转机钢材结构：

机身采用Q235优质全钢焊接结构，有足够的强度及刚性。翻转台面及机身均采用10-20mm厚优质中板。

链条采用国内知名品牌（自强），保证翻转平稳可靠。

●雄浑坚固的机身设计，经久耐用。

●操作简单，经久耐用。

●安全、稳定、快捷。

3、技术参数

4、主要电器配置清单：
